หน้าแปลนสแตนเลส
หน้าแปลนสแตนเลส
FLANGE STAINLESS
หมวดหมู่: หน้าแปลนสแตนเลสและปะเก็น
หน้าแปลนสแตนเลส (Flange Stainless) คือ อุปกรณ์ต่อท่อที่ทำจากสแตนเลส ใช้สำหรับเชื่อมต่อ ปิด หรือเชื่อมโยงท่อ วาล์ว หรืออุปกรณ์อื่นในระบบท่อ เหมาะสำหรับงานที่ต้องการความทนทานต่อการกัดกร่อนและสภาพแวดล้อมรุนแรง เช่น อุตสาหกรรมอาหาร เครื่องดื่ม ยา เคมี และน้ำทะเล มีหลายรูปแบบ เช่น Weld Neck Flange, Slip On Flange, Blind Flange, Threaded Flange, Lap Joint Flange ผลิตจากเกรดสแตนเลส 304, 304L, 316, 316L เพื่อรองรับแรงดันและอุณหภูมิสูง พร้อมอายุการใช้งานยาวนาน
ขนาด Available Size : “-48” (Max Diameter = 1,500 mm.)

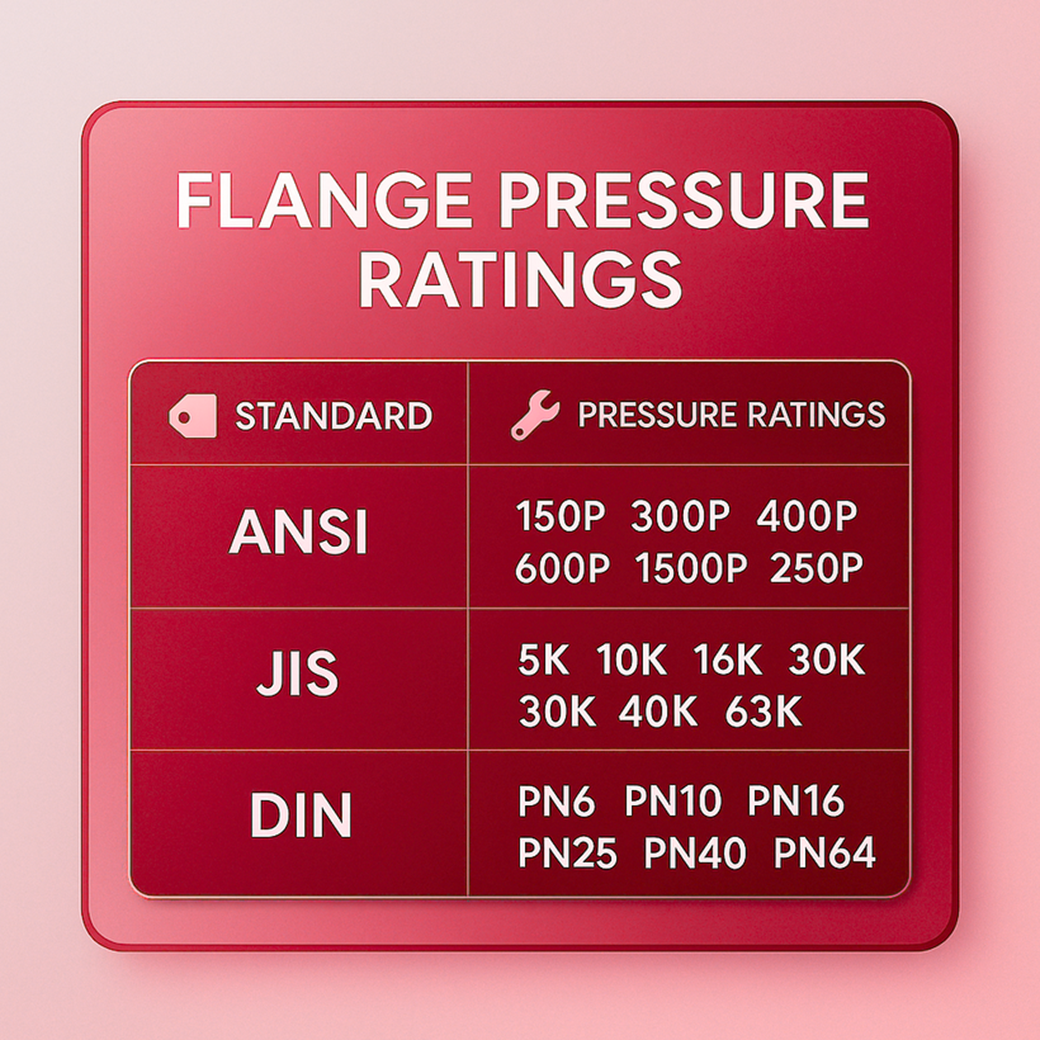

Standard :
>> ANSI (American National Standards Institute)
ใช้ในระบบ Inch-based โดยวัดแรงดันเป็น PSI หรือ Class
125P, 150P, 300P, 400P, 600P, 1500P และ 2500P
>> JIS (Japanese Industrial Standards)ใช้ในญี่ปุ่นและภูมิภาคเอเชีย โดยวัดเป็น Kgf/cm²
2K, 5K, 10K, 20K, 30K, 40K and 63K

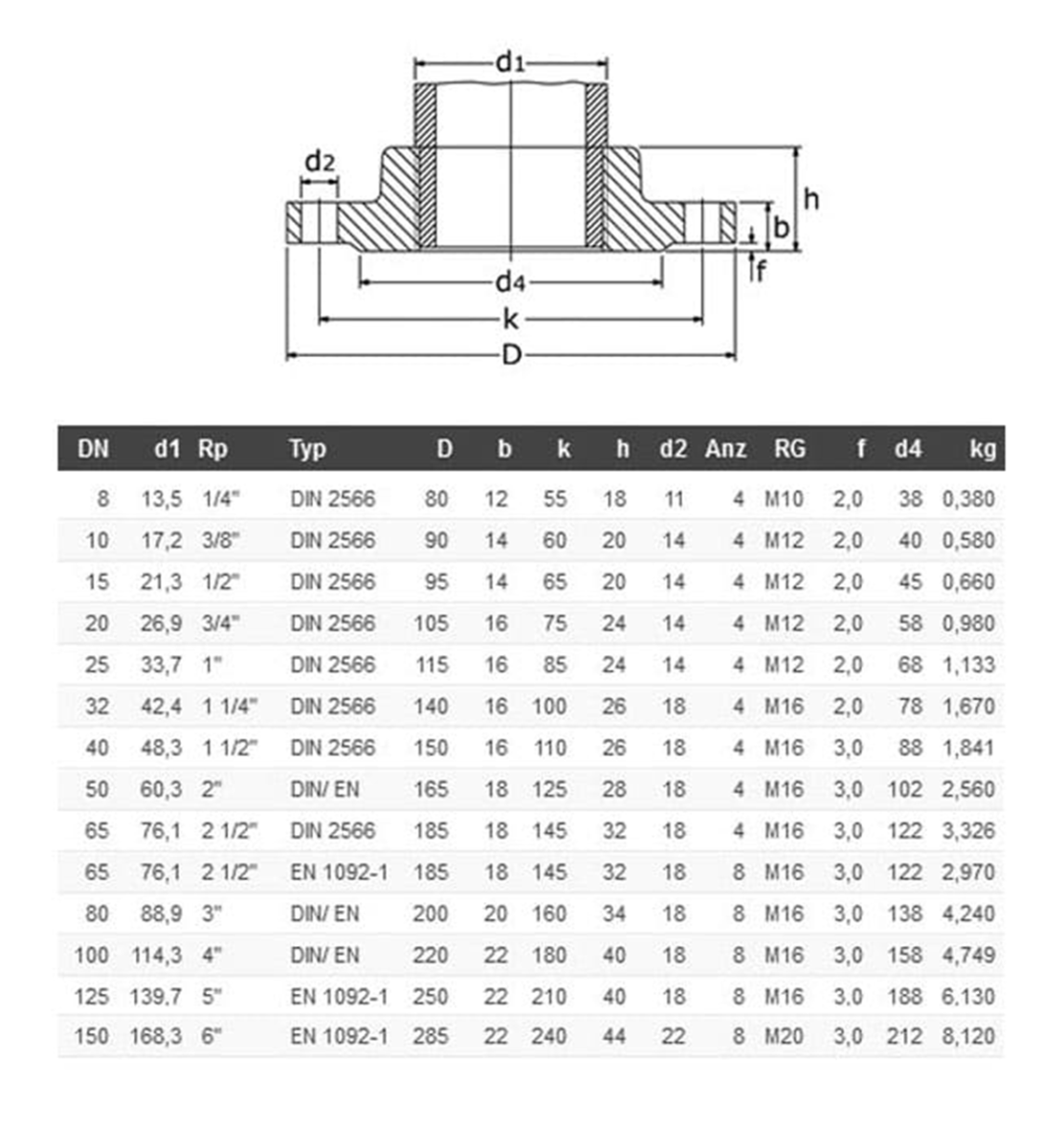

>> DIN / EN (Deutsches Institut für Normung / European Norm)
นิยมใช้ในยุโรป โดยวัดแรงดันเป็น Bar (PN = Pressure Nominal)
PN6, PN10, Pn16, PN25, PN40, PN64, PN100
ชนิดผิวหน้าแปลน (Facing)
- หน้าแปลนชนิดผิวหน้ายก (Raised Face – RF
- ผิวหน้าแบนหรือผิวหน้าเรียบ (Flat Face – FF)
- ผิวหน้าแบบลิ้นและร่อง (Tongue and Groove – TG)
- ผิวหน้าแปลนแบบตัวผู้และตัวเมีย (Male-and-Female – M&F)
ประเภทหน้าแปลน
- หน้าแปลนสวมเชื่อม (SW – Socket Weld Flange)

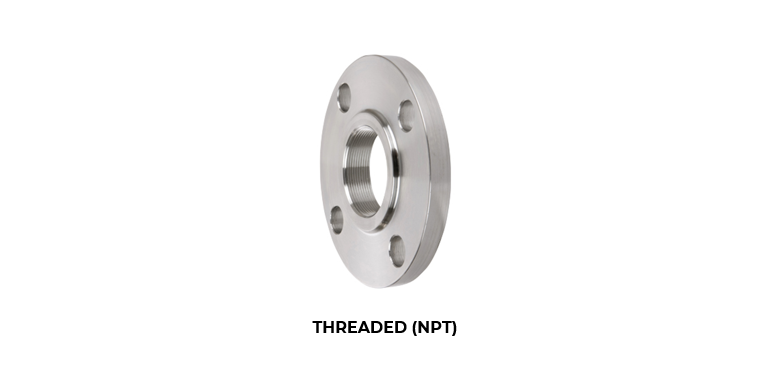

- หน้าแปลนเกลียว (Threaded Flange)
- หน้าแปลนสวมสตัปเอ็น (Stub End Flange)

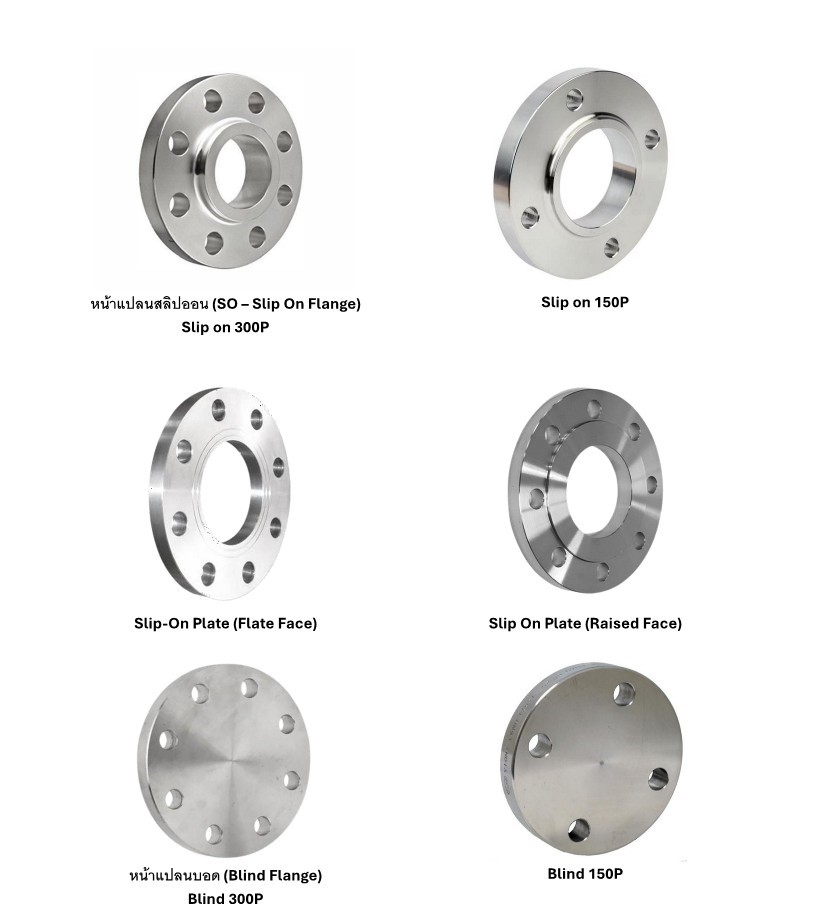

- หน้าแปลนสลิปออน (SO – Slip On Flange)

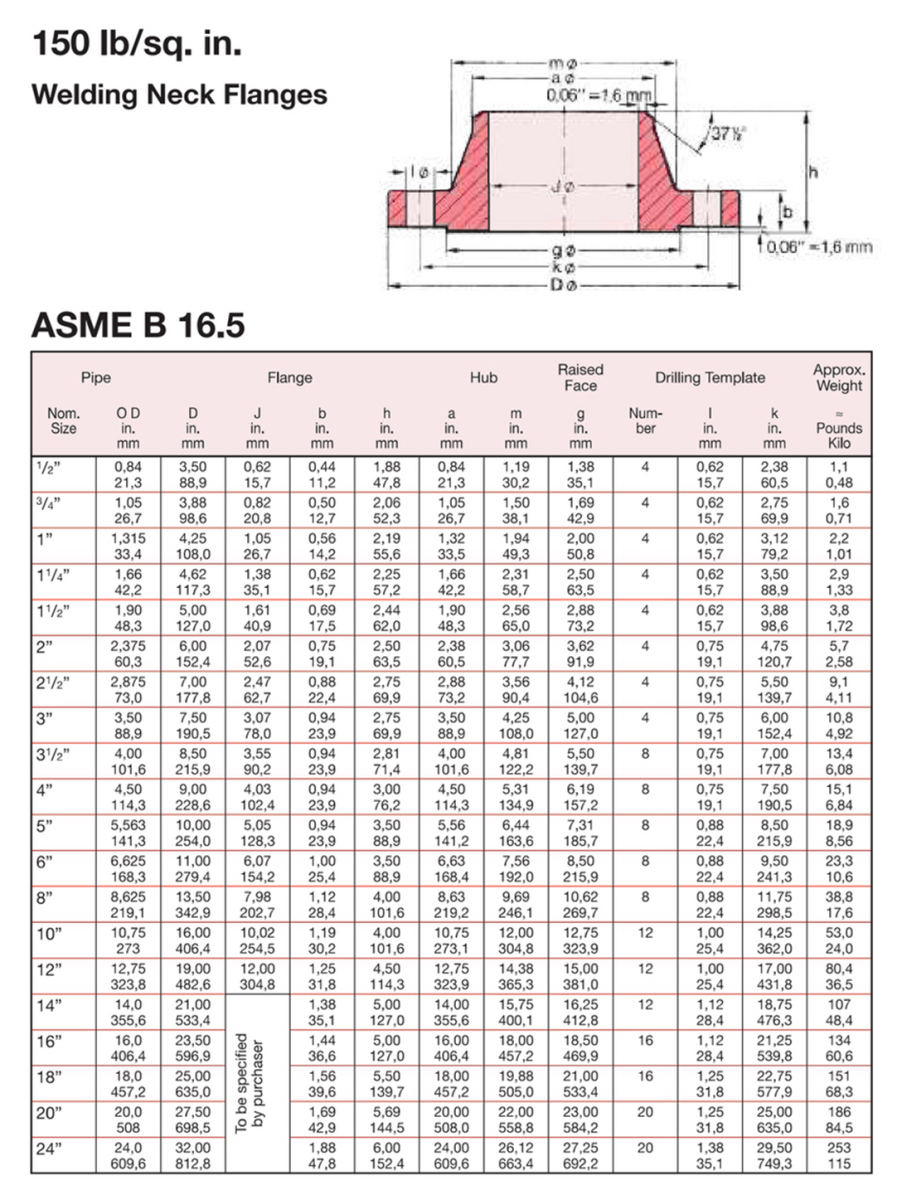

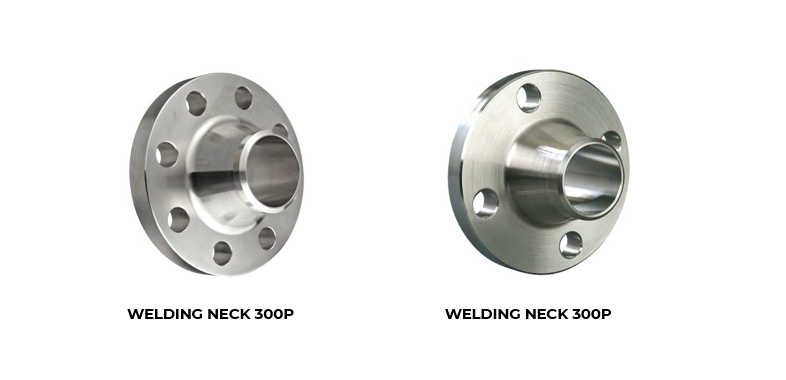

- หน้าแปลนคอเชื่อม (WN – Welding Neck Flange)
- หน้าแปลนบอด (Blind Flange)
- หน้าแปลนสำหรับสวมสตับเอ็น (HDPE, Backing Ring, Flange)
- หน้าแปลนเชื่อมแบบแผ่นเรียบ (Plate Flange)

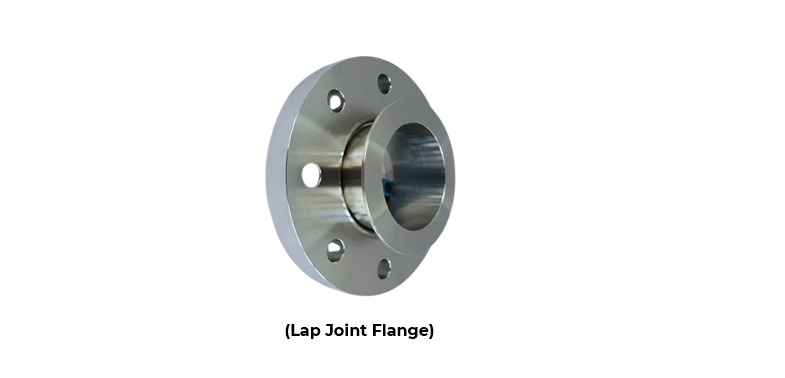

- หน้าแปลนแลปจอยท์ (Lap Joint Flange)

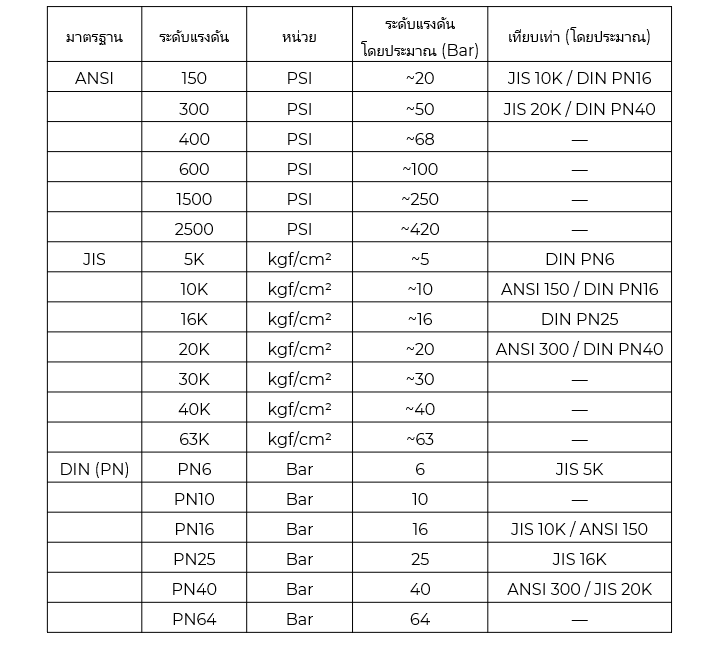

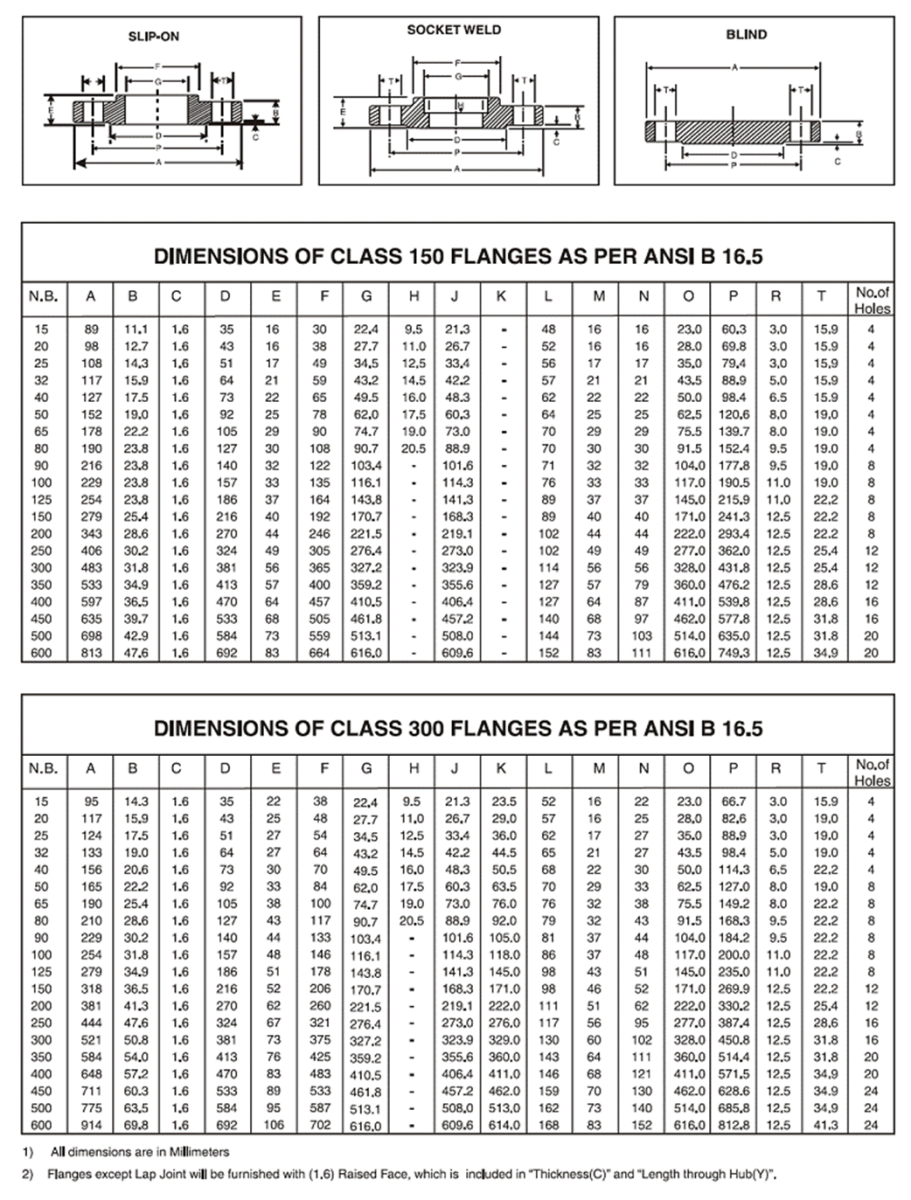

ตารางเปรียบเทียบแรงดันหน้าแปลน ANSI, JIS, DIN
สินค้าที่เกี่ยวข้อง
ปะเก็นหน้าแปลน
